[순차회로] 교통 신호 제어기 설계하기

사거리인 주요도로와 간선도로의 교차로에서 교통을 위한 제어기를 설계해보기로 한다.

순차회로에 대하여 알고 싶다면 다음 글을 참고하길 바란다!👇

순차회로와 FSM



---

교통 신호 제어기

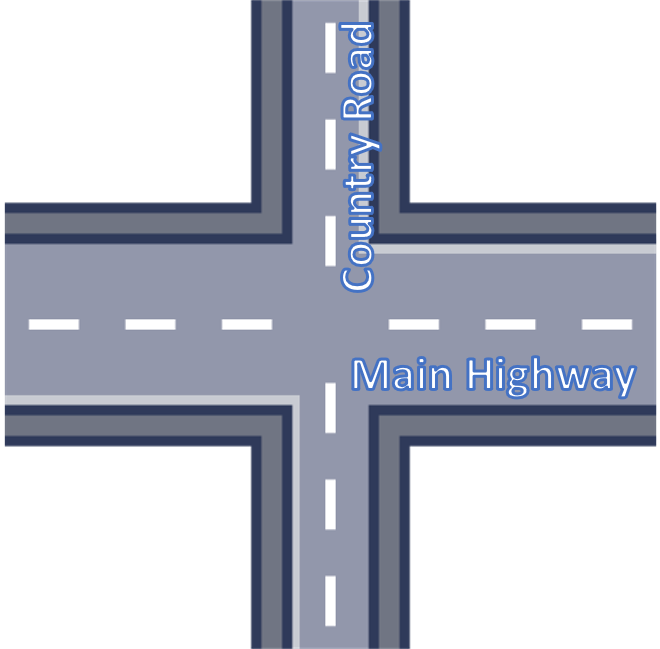

교차로

다음과 같은 명제를 고려해야 한다.

• 주요도로(Main Highway)는 차가 끊임없이 다니기 때문에 주요도로의 신호등은 가장 높은 우선순위를 가진다. 그러므로 주요도로의 신호는 기본적으로 녹색이다.
• 간선도로(Counrty Road)에서는 때때로 차가 교차로를 지나간다. 이때 간선도로의 신호등은 녹색으로 바뀐다.
• 간선도로에 차가 없으면, 간선도로의 신호등은 노란색으로 바뀌고 다시 빨간색으로 바뀌어야 한다. 주요도로의 신호등은 다시 녹색으로 바뀐다.
• 간선도로에 차가 있는지 감지하는 센서가 있다. 센서는 제어기의 입력으로 신호 X를 보낸다. 간선도로에 차가 있으면 X=1, 없으면 X=0이다.



위의 명제를 가지고 FSM을 만든다.

- 입력(X)

• 간선도로에 차가 있는가?
  → 있으면 X = 1, 없으면 X = 0

- 출력

• 3가지 상태(녹색, 노란색, 빨간색)의 신호에 대한 2비트 출력
• hwy, cntry 각각의 출력 신호에 대한 레지스터

- 초기화

• 주요도로는 초록불, 간선도로는 빨간불인 상태

- 상태

• 기본 상태: 주요도로가 초록불, 간선도로가 빨간불 (S0)
• 간선도로에 차가 있을 때: 주요도로가 노란불로 바뀌고 다시 빨간불으로 바뀐다. (S1)
                                           주요도로가 빨간불일 때 간선도로는 초록불로 바뀐다. (S2)
• 간선도로에 차가 없을 때: 간선도로가 노란불로 바뀌고 다시 빨간불으로 바뀐다. (S3)
                                          간선도로가 빨간불일 때 주요도로는 초록불로 바뀐다. (S4)







FSM을 만들면 다음과 같은 형태를 띠게 된다.

S0 → S1과 다르게 S1 → S2로 진행될 때는 조건이 없으므로 그냥(?) 진행하면 된다.

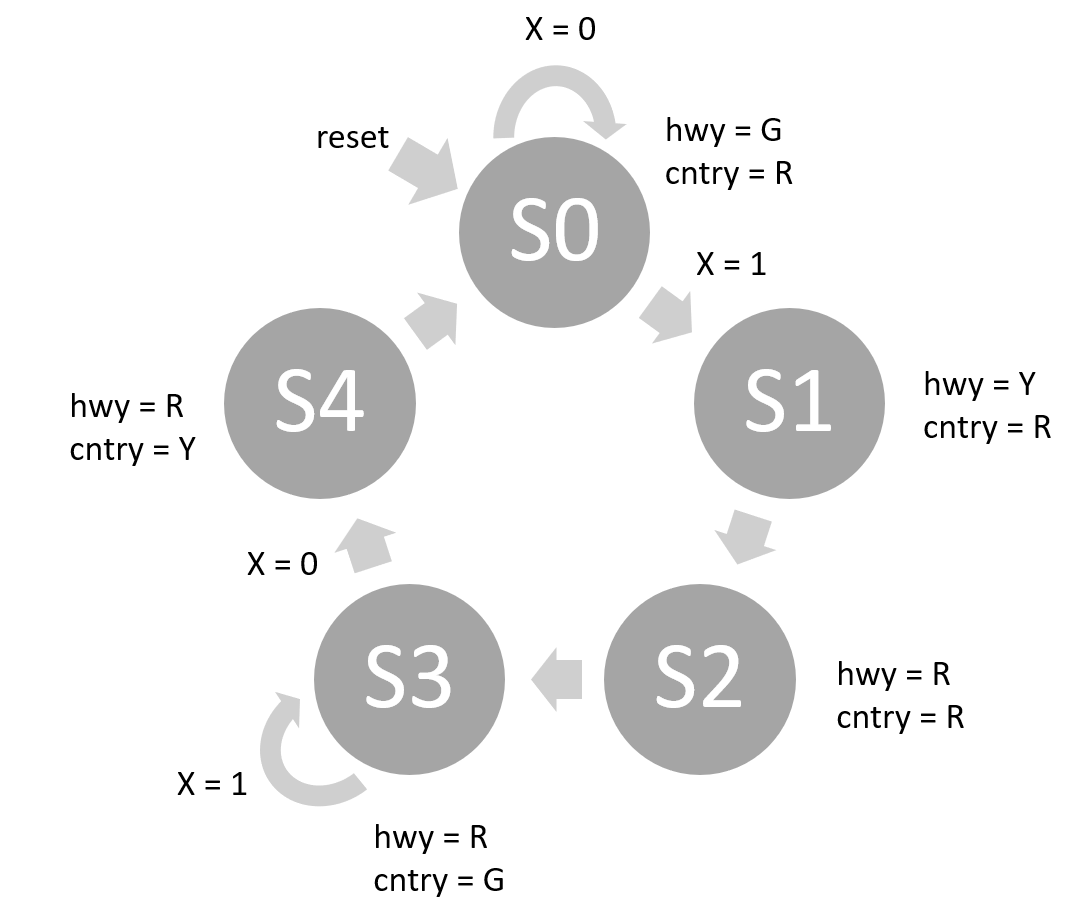

교통 신호 제어기에 대한 FSM



---

교통 신호 제어기를 Verilog 코드로 설계하기 위해 녹색, 노란색, 빨간색을 2비트 신호로 표현해야 한다.

각각의 신호를 다음과 같이 지정했다.

Red = 2'b00

Green = 2'b01

Yellow = 2'b10



※ 상태에 따른 신호등의 색깔을 이진수로 표현한 표

	MAIN_SIG	CNTRY_SIG
S0	01 (G)	00 (R)
S1	10 (Y)	00 (R)
S2	00 (R)	00 (R)
S3	00 (R)	01 (G)
S4	00 (R)	10 (Y)



---

* RTL

`define TURE 1'b1
`define FALSE 1'b0

module sig_control(hwy, cntry, X, clock, clear);
	input X;	// cntry에 차가 있을 경우 1, cntry에 차가 없을 경우 0
	input clock;
	input clear;

	output [1:0] hwy;
	output [1:0] cntry;

	reg 	[1:0] hwy;
	reg 	[1:0] cntry;

	parameter RED = 2'b00;
	parameter GREEN = 2'b01;
	parameter YELLOW = 2'b10;

	parameter S0 = 3'b000;
	parameter S1 = 3'b001;
	parameter S2 = 3'b010;
	parameter S3 = 3'b011;
	parameter S4 = 3'b100;

	reg 	[2:0] state;

	// main fsm
	always @(posedge clock) begin
		if (clear == 1'b1)
			state <= S0;
		else
			case (state)
				S0 : 	state <= (X) ? S1 : S0;
				S1 : 	state <= S2;
				S2 : 	state <= S3;
				S3 : 	state <= (X) ? S3 : S4;
				S4 : 	state <= S0;
				default : state <= S0;
			endcase
	end

	// hwy output
	always @(*) begin
		case (state)
			S0 : 	hwy = GREEN;  	// 2'b01;
			S1 : 	hwy = YELLOW; 	// 2'b10;
			S2 : 	hwy = RED; 	// 2'b00;
			S3 : 	hwy = RED; 	// 2'b00;
			S4 : 	hwy = RED; 	// 2'b00;
			default : hwy = GREEN;  // 2'b01;
		endcase
	end

	// cntry output
	always @(*) begin
		case (state)
			S0 : 	cntry = RED; 	// 2'b00;
			S1 : 	cntry = RED; 	// 2'b00;
			S2 : 	cntry = RED; 	// 2'b00;
			S3 : 	cntry = GREEN; 	// 2'b01;
			S4 : 	cntry = YELLOW; // 2'b10;
			default : cntry = RED;	// 2'b00;
		endcase
	end

endmodule

※ testbench에서만 forever, repeat를 쓰는 것을 권하기 때문에 RTL에서는 forever, repeat를 쓰지 않는다.





* TestBench

`timescale 1ns/1ps
`define TRUE 	1'b1
`define FALSE 	1'b0

// 차가 간선도로에 도착했을 때 교통 신호가 올바르게 작동하는 지 검사
module tb_sig_control;
	wire 	[1:0] 	MAIN_SIG, CNTRY_SIG;
	reg		CAR_ON_CNTRY_RD;	// 참이면 간선도로에 차가 있음
	reg		CLOCK, CLEAR;

	// 신호 제어기 파생
	sig_control SC(MAIN_SIG, CNTRY_SIG, CAR_ON_CNTRY_RD, CLOCK, CLEAR);

	// 모니터 구성
	initial
		$monitor($time, " Main Sig = %b Country Sig = %b Car_on_cntry = %d",
				MAIN_SIG, CNTRY_SIG, CAR_ON_CNTRY_RD);

	// 클럭의 구성
	initial
	begin
		CLOCK = `FALSE;
		forever #5 CLOCK = ~CLOCK;
	end

	// 클럭의 구성2
/*	initial begin
		CLOCK = `FALSE;
	end

	always #5 CLOCK = ~CLOCK;  */

	// clear 신호의 제어
	initial
	begin
		CLEAR = `TRUE;
		repeat(5) @(negedge CLOCK); // #(50);
		CLEAR = `FALSE;
	end

	// 스티뮬러스 적용
	initial
	begin
		CAR_ON_CNTRY_RD = `FALSE;	// 1'b0

		repeat(20) @(negedge CLOCK); // #(200);
		CAR_ON_CNTRY_RD = `TRUE;
		repeat(10) @(negedge CLOCK); // #(100);
		CAR_ON_CNTRY_RD = `FALSE;

		repeat(20) @(negedge CLOCK); // #(200);
		CAR_ON_CNTRY_RD = `TRUE;
		repeat(10) @(negedge CLOCK); // #(100);
		CAR_ON_CNTRY_RD = `FALSE;

		repeat(10) @(negedge CLOCK); // #(100);
		$stop;
	end

endmodule

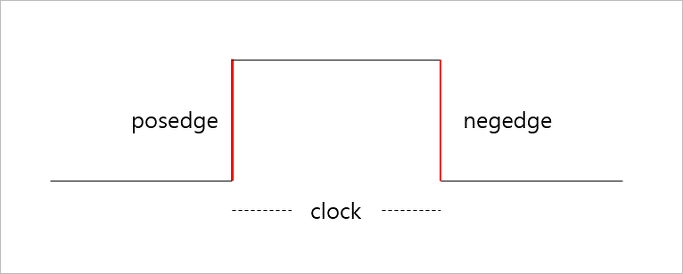

repeat(20) @(negedge CLOCK);

CLOCK의 하향 엣지(negedge)를 20번 반복하라! 라는 의미이다.



    forever #5 CLOCK = ~CLOCK; 는

CLOCK 신호가 5ns마다 0과 1을 반복한다는 코드로, CLOCK의 주기가 10ns라는 것을 알 수 있다.

즉, 하향 엣지를 한 번 반복하면 10ns가 경과한다.

그러므로 하향 엣지를 20번 반복하면 200ns가 경과한다.





---

출력 결과

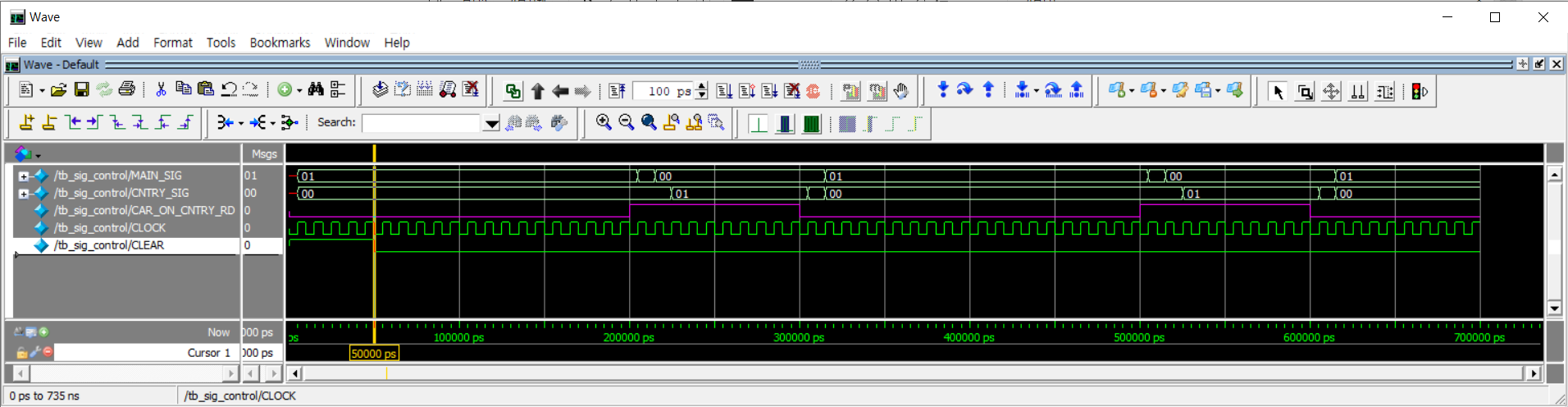

wave

$monitor 화면과 FSM

   0ns : X

   5ns : CLR -> S0

200ns : X=1

205ns :  S1

215ns : S2

225ns : S3

300ns : X=0

305ns : S4

315ns : S0

500ns : X=1

... 반복





---
